ROCASI"瑞卡斯"伸縮縫止水系統工藝
1、結構縫隙規整要求
ROCASI"瑞卡斯"壓縮密封系統關鍵在于修整結構縫隙。寧波磐固工程技術有限公司制定的壓縮密封的縫隙要求：縫的設計以及縫兩側結構表面符合德國標準DIN 18540 sheet 1：“縫隙結構兩邊隔離，無鋼筋牽連，抗剪銷鋼筋除外，鋼筋（端頭）保護層厚度不低于1.5cm?？p內表面必須平行，ROCASI"瑞卡斯" Z30細胞室橡膠密封體，縫隙寬度在17-20mm之間，對ROCASI"瑞卡斯" Z30具有最佳的壓縮（不會因為過小的壓縮，不能抵抗水壓；也不會因為過度擠壓，難以貫入，貫入時拉伸或過度扭曲，都不利于壓縮密封適應變形的需要。冬夏循環，最好縫隙變化不超過14-25范圍內，過小會壓破橡膠細胞腔結構，造成永久形變，過寬形變不足回復力抵抗不住水壓）修縫深度至少達到100mm范圍內滾動保持密封?！?/span>
現場沉降縫周邊結構存在主要缺陷，1）混凝土振搗不密實，存在抗?jié)B缺陷；2）鋼筋探頭伸出混凝土結構，甚至穿刺到對面U型槽結構，造成混凝土端部保護層不足，及鋼筋牽連，會導致結構進一步開裂；3）填充板采用木模板等隔縫填縫，不符合變形縫彈塑板的隔縫要求等等。
縫隙區域的混凝土結構必須足夠密實度，不滲漏，混凝土還必須足夠強度。配筋符合規范要求，大量該切割的鋼筋頭要切割，少量該植筋的要植筋。用于修補縫隙的缺陷的砂漿,必須充分固化并抗裂，有很好的密實度，不滲漏，同時必須和舊混凝土粘接牢固。ROCASI"瑞卡斯"快速修補料是為ROCASI"瑞卡斯"壓縮密封系統專門配套研制修縫材料，滿足接縫、防裂和快速的現場施工需要。整環縫隙（壓縮部位）側壁平順，無錯臺。特別是4個轉角，模板接頭部位的縫隙，是修縫的薄弱環節，應予以加強重視。
結構邊角采用角向磨光機進行45度倒角至少2mm，避免貫入時橡膠體受損。
2、施工工序要求
l 沿縫隙開鑿V槽：
勾除清理一定深度的原縫隙填充物，也不宜清理過深，后面澆搗縫隙時左右也需要用模板隔離，否則修縫材料在底部連為一體，最后會導致結構拉裂。這是容易犯的錯誤。
開鑿縫隙盡量和原結構縫隙對齊，發生偏移后，也容易造成左右結構無法自由沉降，產生應力集中無法釋放，導致拉裂，有時沒辦法只能隨彎就彎。
我們的修縫材料最佳一次修補厚度為1cm-5cm。開鑿要注意對稱，不要搞的一邊修8cm，另外一邊修2cm，這樣容易造成薄的一邊厚度不到1cm。經驗要求，在壓縮細胞式橡膠10cm深度內最薄砂漿修補厚度達到1cm，這樣比較可靠。如果有大的局部修補，需要分次修補，避免造成大的水化熱無法釋放開裂。
底板V槽尺寸一般為下底上底分別為4cm和12-15cm，高13cm的U槽，保證有效修縫深度不小于10cm。如果旁邊有蜂窩不密實混凝土，也必須將這些“腐爛肌體”加大加寬進一步鑿除。特別是和水平施工縫交叉的部位，可以適當放寬鑿除。頂板鑿縫寬度不宜過大，最好不超過10cm，形狀最好成倒U型，以利于修縫施工。清理掉縫內一切雜物，包括注漿發泡體，留下干凈、毛糙、堅固的混凝土修補基面。
考慮底板防水的保護，多鑿深3cm，將ROCASI"瑞卡斯"壓縮密封系統下沉3cm，避免在施工過程中施工車輛碾壓在修縫材料上造成的破壞，后面道路鋪裝層（或找平層）上去后，下沉對轉移結構荷載受力直接作用在新老接縫上大有益處，較好保護修補結構，這是非常好的經驗措施。如下圖。

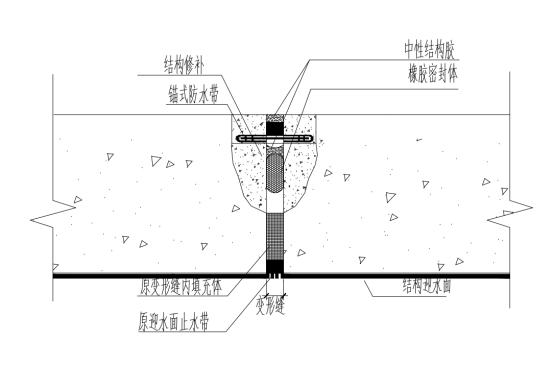

底板施工圖
頂板施工圖

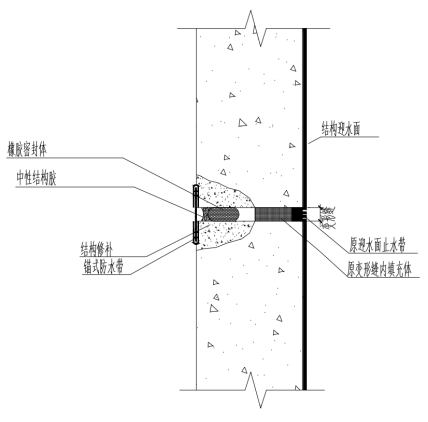

側墻施工圖
l 鋼筋牽制切割
地下鋼筋表面和端頭按照設計規范至少要不低于3cm混凝土保護層。對于過長探頭、甚至穿透到對面結構中的“牽制”鋼筋，采用氧氣乙炔、電焊機或砂子片進行切割。解除由于鋼筋的牽制對混凝土或修補結構產生拉裂。對于ROCASI"瑞卡斯"快速修補料鋼筋保護層至少大于1cm。少數有的缺少鋼筋的部位可能又需要植筋。
l 修縫
1、清洗：采用高壓水槍、鋼絲刷、硬毛刷、吹風機等工具對基面進行徹底清理。為了保證修補接縫致密不滲水。接縫不滲水取決于接縫鑿毛，干凈結實。修補基面需要充分潤濕，但最好沒有積水。
2、制模：采用20mm厚的擠塑泡沫模板固定在變形縫的一側或中間。對模板的接頭和轉角部位進行粘接固定。保證修整后的縫隙寬度在要求的范圍，內壁平整，深度符合要求，形成較為均勻的擠壓密封。
3、材料拌制：
ROCASI"瑞卡斯"快速修補料為修縫特別配制的材料。根據修縫的需要，以及適應施工溫度，所有需要的添加劑在工廠已經預制，現場只需加水即可使用。
由于這些材料都是快速材料，拌制立面材料ROCASI"瑞卡斯"快速修補料，現場開始還需要特別堅持少量多次的拌制原則，以確定現場材料的最佳施工時間，保證使材料在最佳的和易性條件下施工，能確保材料填塞振搗密實，同時不斷壓抹，和接縫壓緊，表面收光至初凝，這樣不會出現任何看不見的下墜，保證接縫的水密性。
先在圓桶內放置適量的水，快速加入適量的ROCASI"瑞卡斯"快速修補料，采用攪拌器上下左右攪拌，后面調節材料的干濕度，加料不宜過量，盡量避免二次加水，拌料一次成功。材料如偏濕，可以略微熟化等待，在最佳和易性時需要施工人員配合快速將材料施工到位。水和修補材料一般為1:2.5-3（體積比）不需要太精確。硬化的材料切忌加水后再使用。
所有材料使用前在現場可以少量拌制試驗，確定材料的凝結速度，把控施工時間，在最佳的時間將拌制的RV立面材料施工到位。
4、澆搗轉角：先澆搗修4個轉角。采用ROCASI"瑞卡斯"快速修補料將結構轉角做好，裁剪模板一次性將轉角按照縫隙走向做好。在轉角部位就不存在接頭，同時向上和水平方向能連接出去至少10cm。
5、底板連接墩。底板上如果采用自流平ROCASI"瑞卡斯"材料，則按照模板的長度，先采用ROCASI"瑞卡斯"快速修補料制作20cm長的一個個連接墩，采用模板插入連接墩，保證接縫接頭的順滑無錯臺。這樣形成一倉一倉，最后將每倉采用計算好的ROCASI"瑞卡斯"自流平材料，一次澆灌成功（后面詳述）。
墩子兩側采用模板隔齊，整齊的連接面便于搭接時修補材料之間搭接得更好無缺陷。就像粉墻的工人，上午收工前都會將邊界拉齊，便于下午搭接。
5、縫隙澆搗
沿著轉角延伸，將墻身由下至上制模修縫，頂板也是從轉角向中間延伸到最后合攏。制模到位后，立面材料ROCASI"瑞卡斯"快速修補料一小節一小節施工，在材料最佳的施工時間將材料填充、振搗密實，采用磨刀對填充的材料壓實、收光，直至初凝，確保新老接縫不下墜、致密。
在兩個連接塊之間，插入一塊模板，形成兩邊一倉，適當措施壓住模板，避免模板上浮。計算好自流平ROCASI"瑞卡斯"材料用量，根據確立的倉位，一倉一次性攪拌所需材料，均勻倒入適當振抖模板收光完成。材料成自流平狀態。自流平材料最好一次澆搗到位，避免多次澆搗由于自流平材料面很光，層與層之間無法有效結合，產生分層。模板下部不能有空洞，自流材料在模板底部左右連接，沒有斷開，到時沉降變形時最后必定斷裂產生對修縫結構的拉裂。
材料用量按照2Kg/L的密度進行計算，一桶料25Kg材料，約6-7Kg水，一般一倉兩邊需要1桶料。作好所有的準備工作，在清理好縫隙，在兩個鏈接塊間插入一塊模板（12*180-200），模板重物上壓住避免上浮，3-4人配合，一個拌料桶裝6-7Kg水準備拌料，將一桶砂漿均勻倒入拌料桶，邊倒邊攪拌，材料呈現很稀的狀態，攪拌看著砂料在翻騰即可，有時，陽光和風導致材料凝結很快，可以拌料略稀，或分工協作加快一倉的節奏速度?？焖倬鶆驈囊粋?cè)向另外一側倒入一倉之中，抖動模板，采用模板或刮刀幫助輕拍密實和收光達到設定標高，一般底板下沉3cm，多余少量材料可以廢棄。如果一次材料不夠，要加緊拌制材料，避免前面材料凝固基面很光，形成分層結構。
一般初凝時間：普通型10-15min；快速型1-3min。強度發展：1h抗壓強度>20MPa；2h抗壓強度>35 MPa;4h抗壓強度>40 MPa.以上數據供參考，受環境和溫度有一定的影響。該材料接縫水密性高，高度防裂以及快速強度，保障了ROCASI"瑞卡斯"壓縮密封系統的實現。
現場如有大涌水，還需采取降水、引流的方法或其它現場應急方案對涌水部分進行帶水澆縫，保證在修縫材料凝結過程中不受水壓的沖擊。在實際情況下，可以根據水的情況，采取在點上打一個較深的坑，采用合適的泵抽水，進行降水的措施；采取加快材料反應速度；采用中空、或者模板上插孔等特殊處理的模板釋放水壓引流的措施；或者采用回絲、ROCASI"瑞卡斯"壓縮密封體在里面先進行臨時封堵等等措施，甚至特制模板，或者單邊修縫等措施，進行引流，保證修縫材料不受水壓直接沖擊。
l 養護
在材料達到初凝，手指按上去變硬后，在前面1-2小時最好頻繁進行水養護。底板有條件在材料初凝后，手指按上去材料硬了，即可以泡水養護，側墻頂板可以噴水養護。
l 倒角修補
完成后去除模板形成標準縫隙，用角向磨光機加以倒角（2mm），檢查縫隙側壁是否有孔洞，清理基面后，采用FF（雙快水泥）刮漿加以修補完善。對所有的縫隙結構孔洞缺陷進行認真檢查和徹底修復。必須經兩人檢查同時確認。錯臺或豎向縫隙缺陷很容易產生滲漏，米粒小洞開始未必影響，在縫隙拉寬（如ROCASI"瑞卡斯" S30到縫寬達到25mm上限時，此小缺陷可能影響密封性能。
l 貫入橡膠密封體
選取直徑ROCASI"瑞卡斯"S30壓縮密封體，將ROCASI"瑞卡斯"壓縮密封體人工采用專用尼龍鑿和釘錘打入修復好的變形縫內，距變形縫外側1-2cm處。需要對接采用專用膠水40秒鐘完成對接，達到飛馬度斷裂延伸率也不斷裂。對接點和非對接點德國專家稱沒有任何差異，沒有任何案例證明在對接處漏水的概率提高。
l 保護
對壓縮密封體表面用透明膠紙（電膠布）隔離后，采用環氧密封膠加以密封保護，側墻外露防止陽光紫外線，底板上防止鋪裝層（找平層）擠壓摩擦破壞細胞式橡膠密封體。同時，壓縮密封后提供了干燥干凈的側壁基面，以壓縮密封體為背襯，采用透明膠紙或電膠布進行隔離，可以將密封膠壓密壓實在縫隙側壁上，這樣密封膠做得好本身就是一道很好的密封，對ROCASI"瑞卡斯"密封是有效匹配補充，如有必要，還有專門的密封膠底油處理。密封膠厚度約12mm。寬度20mm，中間呈現月亮彎。該形狀最適合變形密封的需要。在轉角處容易拉寬部位，達到2cm厚度，形成一定的強度，抵抗ROCASI"瑞卡斯"被水壓沖出。
注意高精密度的防水系統得到有效的保護。在后面澆搗鋪裝層（找平層）混凝土立模時，鉆孔不得靠近縫隙，至少離縫隙大于30cm。挖機等機械避免撞擊縫隙周邊結構，導致結構開裂。
l 錨式防水帶密封系統

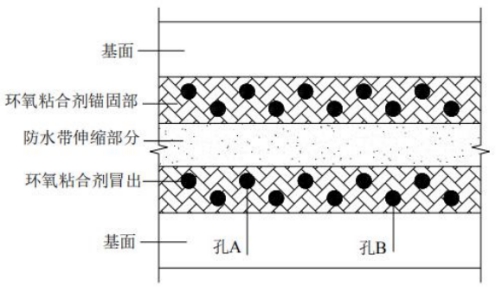

采用世界上最先進改性橡塑材料經科學處理和精密加工而成； 防水帶具有極高的粘結性能，現場無需活化，直接可以使用。合理設計能滿足不只一個方向上產生的不規則和較大位移變形。配套的潮濕固化親水環氧膠粘劑具有優異的粘結強度；優異（低溫）延伸性能，適應伸縮變形能力。飛同馬度壓縮密封系統防水結合使用，具有極佳互補作用。構造示意圖如下：
與ROCASI"瑞卡斯"壓縮密封系統組合使用，ROCASI"瑞卡斯"壓縮密封為錨式防水帶提供順直堅固的縫隙結構，以及無水干燥的膠粘錨固條件。
ROCASI"瑞卡斯"錨式防水帶具有非常優異的延伸性能，延伸率大于400%，實際測試達到 600%。確保在建筑縫隙變形過程中拉裂、皺褶及老化造成的防水帶破損情況。
配套ROCASI"瑞卡斯" 粘結膠為一種不垂掛的親水環氧膠粘劑，具有和防水帶極強的親和力，同時混凝土粘結強度超過混凝土自身的粘結力，做拉拔試驗破壞界面出現在混凝土上，而不是混凝土與粘結劑的界面上。頂板倒置施工也可以不需要輔助機械錨固 。
ROCASI"瑞卡斯"錨式防水帶專門的兩排齒輪設計，便于施工是的粘貼排氣及觀測控制，同時對穿形成的兩排環氧“膠釘”防水帶牢固地錨固在混凝土上，具有更好的抗剪切能力。每一個案例都需要度身定制合理的構造設計，包括中間不粘結自由延伸膠帶寬度、兩邊粘結寬度、及相應的背襯增強保護。

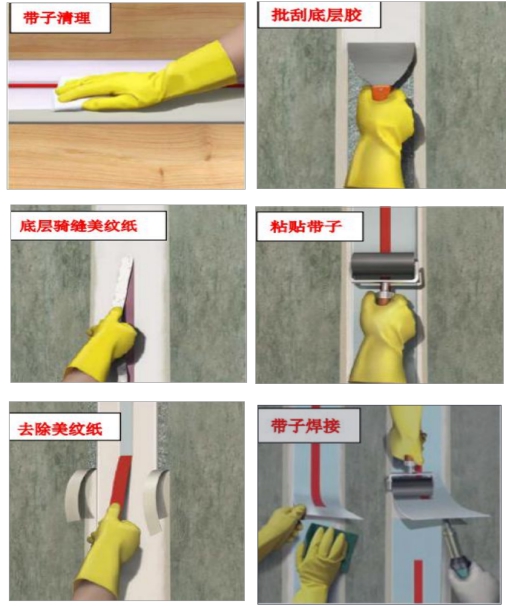

施工
1、 基面準備：
結構下沉設計，便于ROCASI"瑞卡斯"錨式防水帶的保護。修整縫隙結構缺陷，調整縫隙寬度，拉直縫隙走向。ROCASI"瑞卡斯"錨式防水帶粘貼面進行打磨，堅固、干凈無浮塵。 如果基面混凝土潮濕（無滲漏），可強制將粘合劑壓入基面中。如果打磨后平整度不夠，需要采用環氧砂漿找平。
2、 ROCASI"瑞卡斯"錨式防水帶準備，中間伸縮部位的粘貼彩色膠帶，用于調整不粘結的自由伸縮防水帶寬度，以適應變形的需要, 如有灰塵污染，采用濕布擦拭干凈。
3、 按照精確比例調配粘合ROCASI"瑞卡斯" 環氧粘合劑至均勻灰色；
4、 騎縫粘貼底層美紋紙（與后面防水帶粘貼的彩色膠帶自由放松寬度對齊），均勻涂抹基層ROCASI"瑞卡斯"環氧粘合劑，厚度 1-2mm；
5、粘貼防水帶，壓緊帶子至每個齒孔冒膠和帶子邊界冒膠；
6、在規定時間內覆蓋第二層ROCASI"瑞卡斯" 環氧粘合劑，厚度 2-5mm。
7、防水帶采用熱風焊槍對接，重疊寬度 40-50mm。焊接區采用砂紙打磨粗糙。
8、防水帶系統采用 ROCASI"瑞卡斯"快速修補料砂漿或適宜的環氧砂漿作為抗水壓背襯和保護
錨式防水帶施工圖
l 結束
實施完成，馬上就能帶水檢漏，在結構不被破壞，實踐證明能在沉降、振動及伸縮變形（25%范圍內）的情況下長期保持密封。
